Cách đấu dây động cơ điện motor 3 pha

Cách đấu dây động cơ điện motor 3 pha

Ngày nay người ta thường sử dụng những loại motor 3 pha để thay cho những motor 1 pha nhằm giúp tiết kiệm được dây dẫn và đạt được công suất lớn nhất để hoạt động. Để có thể sử dụng thì bạn cần phải biết cách đấu dây động cơ điện 3 pha của motor. Việc đấu rất quan trọng nếu không cẩn thận làm không đúng rất dễ tạo ra nhiều mối nguy hiểm. Để giúp các bạn có thể đấu một cách dễ dàng chúng tôi xin hướng dẫn thông qua bài viết sau đây.

Cách đấu động cơ điện motor 3 pha

Hướng dẫn cách đấu dây động cơ điện motor 3 pha

Có 2 cách đấu dây cho động cơ điện 3 pha 6 đầu dây là đấu hình sao và đấu tam giác. Khi nào đấu hình sao, khi nào đấu tam giác thì tùy thuộc vào thông số của từng động cơ cụ thể và tùy vào điện áp của lưới điện.

Cách đấu dây động cơ điện 3 pha đấu tam giác (∆)

Giả sử, chúng ta có động cơ điện 3 pha với thông số điện áp định mức là 220V/380V và lưới điện hiện tại của ta là 110V/220V 3 pha. Trong trường hợp này động cơ điện sẽ được đấu kiểu tam giác cho phù hợp giữa mức điện áp thấp (220V) của động cơ và mức điện áp cao của lưới điện (220V).

Tham khảo thêm mô tơ giảm tốc

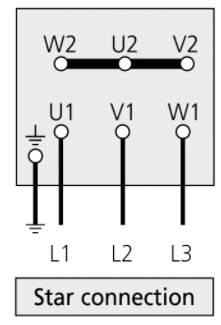

Cách đấu dây động cơ điện 3 pha đấu hình sao (Y)

Cách đấu dây động cơ điện 3 pha đấu hình sao

Cũng là động cơ trên, động cơ điện 3 pha với thông số điện áp định mức là 220V/380V và lưới điện hiện tại là 220V/380V 3 pha. Trong trường hợp này động cơ điện sẽ được đấu kiểu hình sao (Y) cho phù hợp giữa mức điện áp thấp (380V) của động cơ và mức điện áp cao của lưới điện (380V).

Một  số lưu ý khi đấu dây động cơ điện motor 3 pha

  • Trên động cơ ghi 127V/220V thì chỉ đấu sao và sử dụng với điện áp 220V 3 pha.

  • Trên động cơ ghi 380V/660V thì chỉ đấu tam giác để sử dụng điện áp 220V/380V 3 pha.

  • Motor điện công suất từ 0,18 – 3,7kW với lưới điện 220/380V, 50hz sẽ được đấu tam giác.

  • Motor điện công suất trên 3,7kW với lưới điện 380/660V, 50hz sẽ được đấu sao.

Cách đấu dây cho motor điện 3 pha khá là đơn giản nhưng nếu trong quá trình thực hiện mà các bạn gặp phải khó khăn thì hãy liên hệ với công ty Dong Ling để được đội ngũ thợ nhân viên chuyên nghiệp của chúng tôi hỗ trợ và giúp đỡ tạo ra hệ thống động cơ điện 3 pha hoạt động an toàn và hiệu quả nhất.
